| 产品特性：FESTO | 加工定制：否 | 品牌：FESTO/费斯托 |

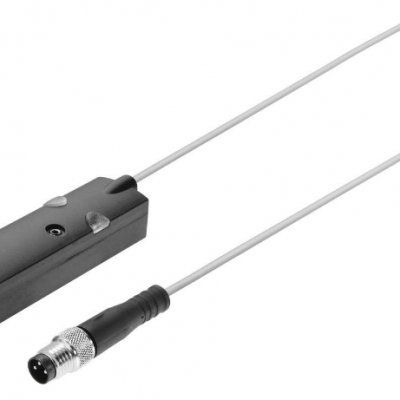

| 型号：SMAT-8E-S50-IU-E-0,3-M8D | 用途：自动化 | 别名：传感器 |
技术参数
设计用于 T 型槽
符号00997376
认证RCM 商标 c UL us 认证 (OL)
CE 认证（见合格声明）符合欧盟电磁兼容性指令
CE 标记（见合格声明）符合英国 EMC 指令
KC 标记KC-EMV
材料说明RoHS 合规 不含卤素
测得变量位置
测量原理磁性霍尔
传感范围0 ?m ... 50000 ?m
环境温度-25 °C ... 70 °C
典型采样间隔1 ms
移动速度3 m/s
位移分辨率0.05 mm
重复精度0.1 mm
开关输出PNP
开关元件功能常闭或常开触点，可切换
打开时间<2 ms
关闭时间<2 ms
开关频率1000 Hz
输出电流100 mA
开关电容 DC2.7 W
电压降2.5 V
模拟量输出0 - 10 V
敏感性0.18 V/mm
± mm 时的典型线性误差±0.25 mm
电压输出的最小负载电阻20 kOhm
短路电流额定值是
过载保护可用
协议I-Port IO-Link?
IO-Link，协议版本装置 V 1.1
IO-Link，协议智能传感器配置文件
IO-Link，功能等级二进制数据通道 (BDC) 过程数据变量 (PDV) 标识 诊断 示教通道
IO-Link，通信模式COM3 (230.4 kBaud)
IO-Link，SIO-Mode 支持是
IO-Link，端口等级A
IO-Link，过程数据长度 IN2 个字节
IO-Link，过程数据内容 IN12 位 PDV（测得的位置值） 4 位 BDC（位置监视）
IO-Link，***周期时间1 ms
工作电压范围 DC15 V ... 30 V
残余波纹10 %
反极性保护适用于所有电气连接
电气接口 1，连接类型带插头电缆
电气接口 1，连接系统M8x1，A?编码，符合?EN?61076-2-104?标准
电气接口 1，接口/线芯数4
电气接口 1，安装类型螺丝锁
电气接口 1，接口样式00991171
接口出口方向同轴向
电触头材料铜合金 青铜
电缆测试条件弯曲强度：符合 Festo 标准 抗扭力：> 300,000 次循环，± 270°/0.1m Energy chain: > 5 million cycles, bending radius 28 mm
电缆长度0.3 m
电缆特征Suitable for energy chains/robot applications
电缆护套颜色灰色
电缆护套材料TPE-U(PUR)
安装方式螺钉夹紧 可从槽的上方插入
安装位置可选
产品重量19 g
外壳材料镀镍黄铜 加强型聚酰胺 聚酯 高合金不锈钢
管接螺母材料镀镍黄铜
铝箔材料聚酯
准备就绪状态指示绿色 LED
开关状态指示黄色 LED
状态指示红色 LED
设置选项IO-Link? 按键
带移动电缆的环境温度-20 °C ... 70 °C
防护等级IP65 IP68
油漆湿润缺陷物质（PWIS）符合性VDMA24364-B2-L
