| 产品特性：FESTO | 加工定制：否 | 品牌：FESTO/费斯托 |

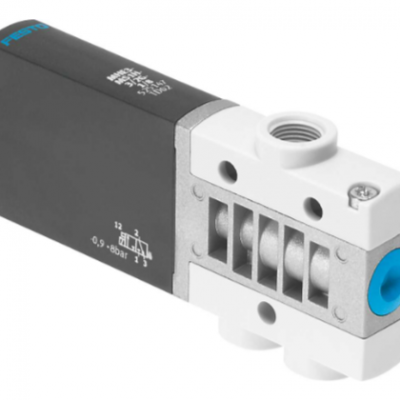

| 型号：MHE3-MS1H-3/2G-1/8 | 用途：自动化 |
技术参数
阀功能两位三通，常闭，单稳态
驱动方式电控
宽度14 mm
标准标称流量200 l/min
工作气口G1/8
工作电压24V DC
工作压力-0.09 MPa ... 0.8 MPa
工作压力-0.9 bar ... 8 bar
结构特点压力释放提动阀
复位类型弹簧复位
防护等级IP65
认证RCM 商标 c UL us - 认证 (OL)
CE 认证（见合格声明）符合欧盟电磁兼容性指令 符合欧盟 RoHS 指令
CE 标记（见合格声明）符合英国 EMC 指令 符合英国 RoHS 指令
公称通径3 mm
网格尺寸19 mm
宽度尺寸注意事项阀之间的最小距离为 5 mm
排气功能带节流选项
密封原理软密封
安装位置可选
手控装置按钮式
先导类型直接
流向有限可逆
符号00991308
搭接重叠
反极性保护双极性的
附加功能火花抑制 保持电流降低 保护电路
工作压力，可逆-0.09 MPa ... 0.1 MPa
工作压力，可逆-0.9 bar ... 1 bar
工作压力，可逆-13.05 psi ... 14.5 psi
开关频率280 Hz
关闭时间2.8 ms
打开时间2.3 ms
关闭时间公差+10%/-50%
打开时间公差+10%/-30%
从 1 Hz 开始的开关时间分布0.2 ms
持续通电率***
线圈的特性参数24 V DC：低电流相位 1.6 W，高电流相位 6.5 W
允许的电压波动+/- 10 %
工作介质压缩空气，符合 *** 8573-1:2010 [7:4:4]
工作和先导介质说明可用润滑介质工作（之后须一直润滑介质工作）
抗振性运输应用测试，严重性等级 2，符合 FN 942017-4和 EN 60068-2-6
环境和介质温度的限制与开关频率的关系（参见图表）
耐冲击性冲击测试，严重性等级 2，符合 FN 942017-5 和 EN 60068-2-27
耐腐蚀等级 CRC2 - 中等耐腐蚀能力
油漆湿润缺陷物质（PWIS）符合性VDMA24364-B1/B2-L
介质温度-5 °C ... 60 °C
环境温度-5 °C ... 60 °C
产品重量120 g
电气接口2 针 插头
安装方式带通孔
气接口，气口 1G1/8
气接口，气口 2G1/8
气接口，气口 3G1/8
材料说明RoHS 合规
密封件材料HNBR NBR
外壳材料涂层压铸锌
螺钉材料镀锌钢
